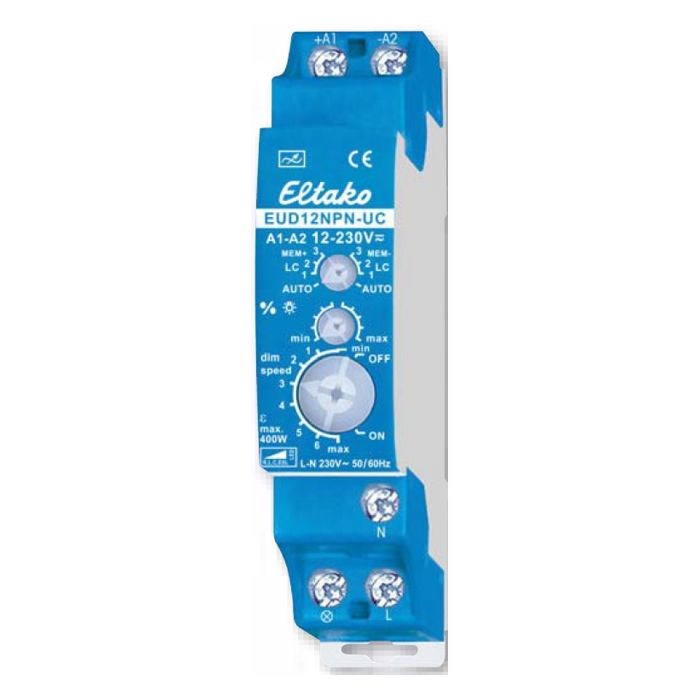

Lysdæmper 12-230vuc 400w eud12npn-uc 4010312107843

Denne lysdæmper er beregnet til dæmpning af lyskilder op til 400 watt. Lysdæmperen er til tavlemontering, som fylder 1 modul (19 mm).
Styrespændingen er ac eller dc, henholdsvis ac 12-230 volt.
Forsyningen til dæmperen er 230 volt ac.

Link til online dokument om Lysdæmper 12-230vuc 400w eud12npn-uc 4010312107843

Det er kun tilladt at tilslutte 2 stk. jernkernetransformere pr. lysdæmper.
Der må ikke laves funktion for afbrydelse af lasten på sekundærsiden af lysdæmperen.
Der må ikke kobles både jernkernetransformer og elektronisk transformer parrallet på lysdæmperen.
Kun Ohms last må tilsluttes sammen med kapasitiv- eller induktiv last.
Ved beregning af belastningen af lysdæmperen skal der indregnes, at en jernkernetranformer har et tab på 20% og en elektronisk et tab på 5%, således dette lægges oven i summen af de tilsluttede lyskilder.
Ved belastning på mere end 300 W kræves der 9 mm afstand mellem de enkelte moduler til ventilation.
Total varmetab kan der regnes med max. 5 W, da denne er afhængig af den aktuelle dæmpningsposition.

Ohmsk belastning ®: Max. 400 W (glødepærer og halogen).
Induktiv belastning (L): Max. 400 W (jernkernetransfomere).
Kapacitiv belastning ©: Max. 400 W (elektroniske transformere).
Sparepærer (dæmpbare): Max. 100 W.
LED-pærer: Max. 100 W (der må ikke anvendes jernkernetransformer).
Omgivelsestemperatur: +50°C/-20°C.
Eget forbrug: 0,1 W.
Varmetabseffekt: Max. 5 W.
